PODWOZIE

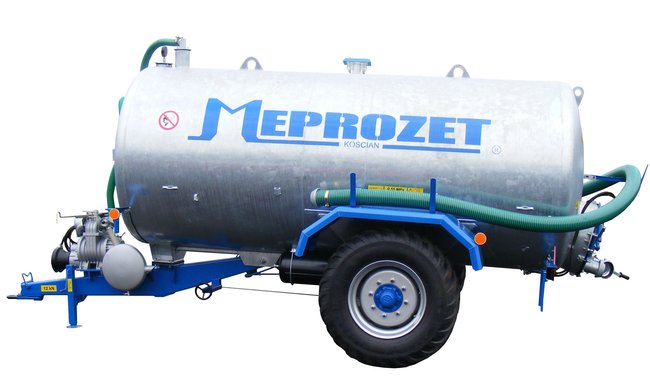

Wóz asenizacyjny PN-70 wykonany jest, jako samonośny zbiornik zamontowany na jednoosiowym zestawie kołowym.
ZBIORNIK
Zbiornik stalowy z ramą środkową, cynkowany ogniowo posiada wewnętrzne pierścienie wzmacniające.Tylna dennica zamknięta z włazem Ø600 mm. Na przedniej dennicy wzierniki szklane. Zbiornik na górzeposiada bezpiecznik nadmiarowy.
KOMPRESOR
Standardowo na dyszlu wozu zamontowany jest kompresor JUROP PN 58M.
ZASUWY SPUSTOWE

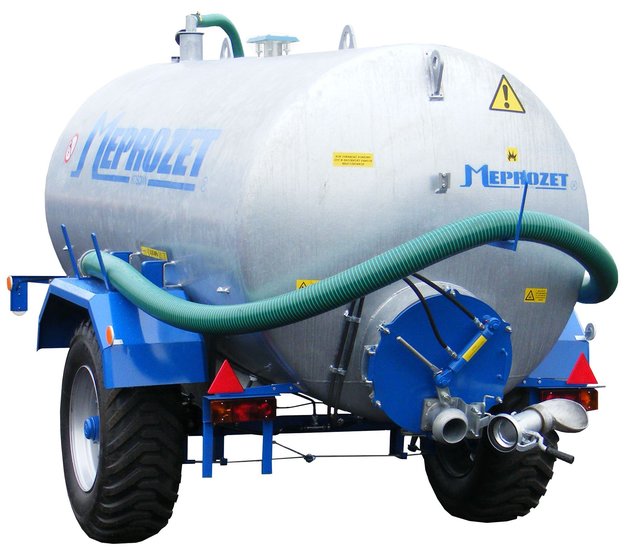

Na tylnym włazie zamontowany jest hydraulicznie sterowany, zawór spustowy 4'' typ „MEPROZET” z uchylną łyżką rozlewową. Na dnie zbiornika znajduje się króciec 2'' umożliwiający podłączenie dodatkowego węża spustowego np. do podlewania.
MIESZADŁO
Wóz na specjalne zamówienie może być wyposażony w napędzane hydraulicznie mieszadło ślimakowe, które może mieszać zawartość zbiornika w sposób ciągły.
DZIAŁANIE
Napełnienie wozu umożliwia podciśnienie wytworzone w zbiorniku przez kompresor napędzany wałkiem przekaźnika mocy z ciągnika. Opróżnianie odbywa się za pomocą nadciśnienia lub grawitacyjnie.
SYSTEMY ROLEWAJĄCE
Deszczowanie odbywa się przy pomocy łyżki rozlewowej, która jest standardowym wyposażeniem wozu. Na życzenie mogą być stosowane inne urządzenia do rozlewania.
TRANSPORT DROGOWY
Wóz posiada deklarację zgodności WE. Świadectwo homologacji umożliwia zarejestrowanie wozu oraz dopuszcza do poruszania się po drogach publicznych.
ZASTOSOWANIE
- wypompowanie nieczystości płynnych, gnojowicy, ścieków komunalnych
- transport i rozlewanie na pola i użytki zielone
- podlewanie, zraszanie i nawożenie upraw
- dogaszanie pożarów w lasach i na polach
- transport wody na budowy i drogi
| Pojemność | PN - 70 / 1
wersja | Liczba osi | Rozstaw kół | Osadzenie koła | Ogumienie | Kompresor |
| 7 000 litrów | wersja A
standard | 1 | 2000 | 220 / 275 / 8 | 400 R22,5
bieżnikowane | JUROP
PN 58M |
| wersja B | 1 | 2000 | 220 / 275 / 8 | 20,5 R22,5
bieżnikowane | JUROP
PN 58M |
| wersja C | 1 | 2000 | 220 / 275 / 8 | 600 / 65 - 23
bieżnikowane | JUROP
PN 58M |
| wersja D | 1 | 2150 | 220 / 275 / 8 | 700 / 50 - 22,5 | JUROP
PN 58M |
| wersja E | 1 | 2000 | 220 / 275 / 8 | 550 / 60 - 22,5 | JUROP
PN 58M |
| wersja F | 1 | 2000 | 220 / 275 / 8 | 560 / 60 - 22,5 | JUROP PN 58M |
Wóz asenizacyjny w wyposażeniu standardowym posiada:
- wąż ssący 4” o długości 6 m z koszem
- kompresor z zaworem bezpieczeństwa
- uchylną łyżkę rozlewową
- tłumik - odzyskiwacz oleju
- błotniki
- zawór pływakowy na górze zbiornika
- zbiornik przelewowy
- wzierniki szklane na przednim dnie
- manowakuometr
- regulowaną stopę podporową
- wymienny zaczep
- instalację hamulcową jednoprzewodową
- instalację elektryczną 12V
- układ hydrauliczny otwierania spustu
Wóz oprócz wersji standardowej może być wykonany w wersji specjalnej oraz posiadać wyposażenie dodatkowe rozszerzające jego funkcjonalność:
- ogumienie 20,5 R22,5; 560 / 60 x 22,5; 550 / 60 x 22,5; 600 / 65 x 23 lub 700 / 50 x 22,5
- dno tylne otwierane
- zbiornik malowany specjalnymi farbami
- zasuwy mosiężne z boku zbiornika
- właz górny Ø 420 mm ręczny lub hydrauliczny
- drabinka
- rurowy wskaźnik poziomu
- rura spustowa z zaworem 2”
- kompresor JUROP PN 84M lub inny
- wałek przekaźnika mocy
- układ hamulcowy dwuprzewodowy
- zaczep obrotowy lub inny
- rozdzielacze deszczujące do tyłu lub na boki
- falochron
