Dane techniczne:

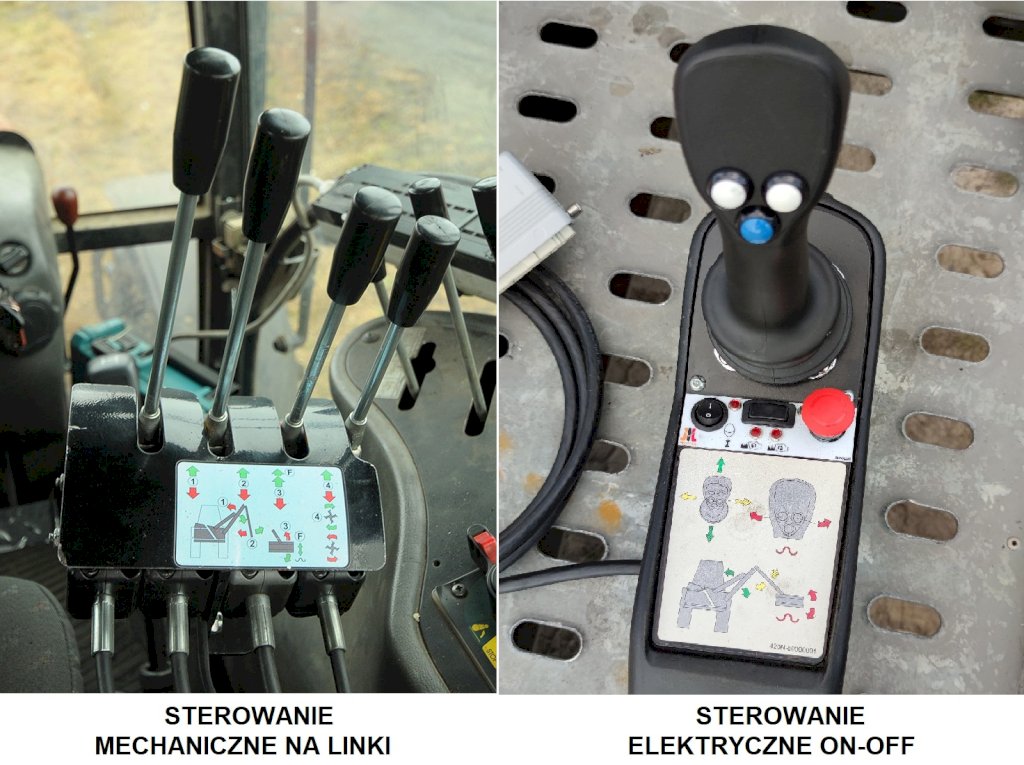

WWT600 - sterowanie linkowe-mechaniczne

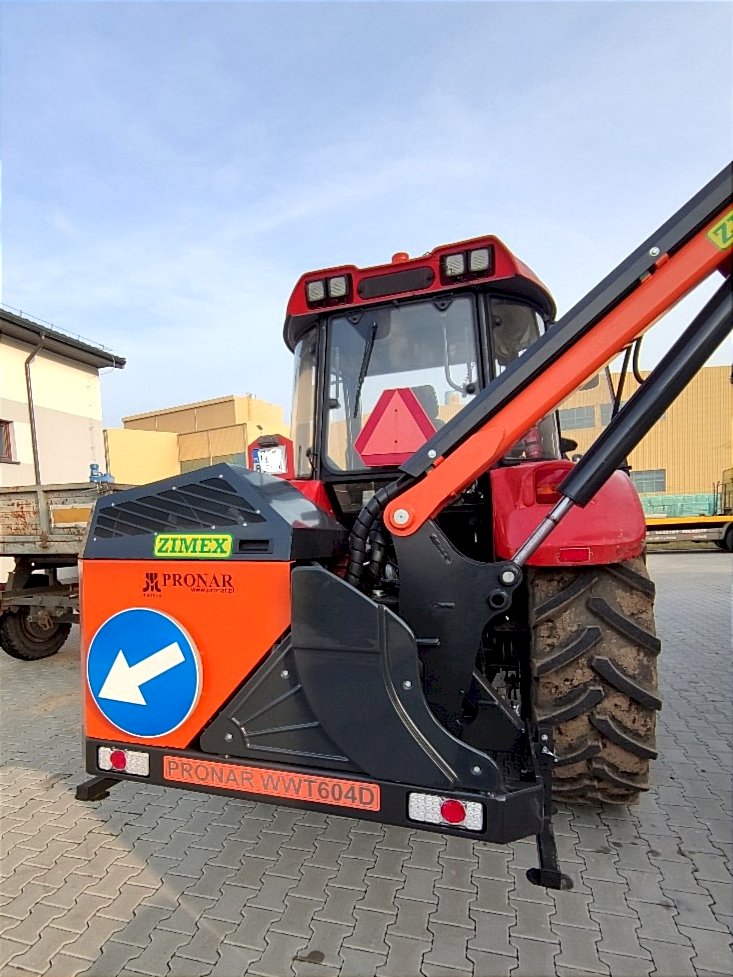

WWT604D - sterowanie elektryczne on-off
Zasięg pracy wysięgnika z głowicą koszącą GK110 - 6,12 m
Zasięg poziomy wysięgnika do środka przyłącza - 5,17 m
Położenie wysięgnika względem nośnika prawe
Sposób mocowania na ciągniku Tylny TUZ kat. II
Napęd Hydrauliczny - własny
Moc pompy hydraulicznej (łącznie głowica + sterowanie ramion) 33/6,5 (39,5) kW
Nominalne ciśnienie oleju 215 bar
Nominalny przepływ oleju (wydatek pompy) 80 l/min
Pojemność zbiornika oleju 180 l
Kąt obrotu głowicy 205 stopni
Zabezpieczenie ramienia bezpiecznik hydrauliczny
Belka oświetleniowa Standard
Chłodnica oleju Standard
Przyłącze narzędzi 80×80 mm
Szerokość transportowa 1630 mm
Długość w położeniu transportowym 1350 mm
Wysokość w położeniu transportowym 3560 mm
Tylny wał odbioru mocy typ 1
Maksymalna prędkość obrotowa WOM 540 obr./min
Masa 970 kg

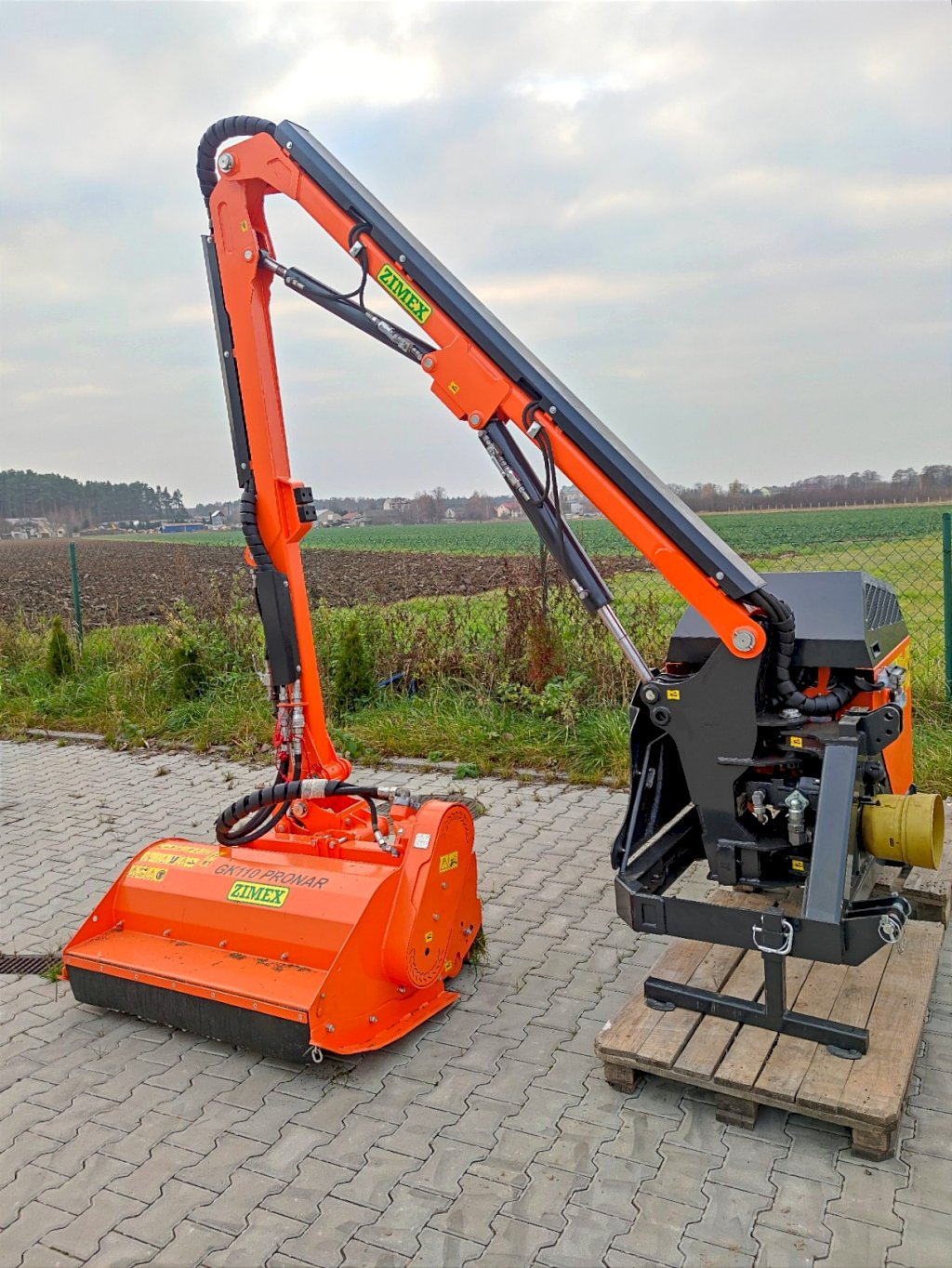

Masa zestawu (z głowicą koszącą GK110) 1264 kg
Minimalna masa ciągnika 4500 kg
Wyposażenie dodatkowe:
Przyłącze 60×60 (dodatkowo przy zakupie maszyny)
Wał napędowy

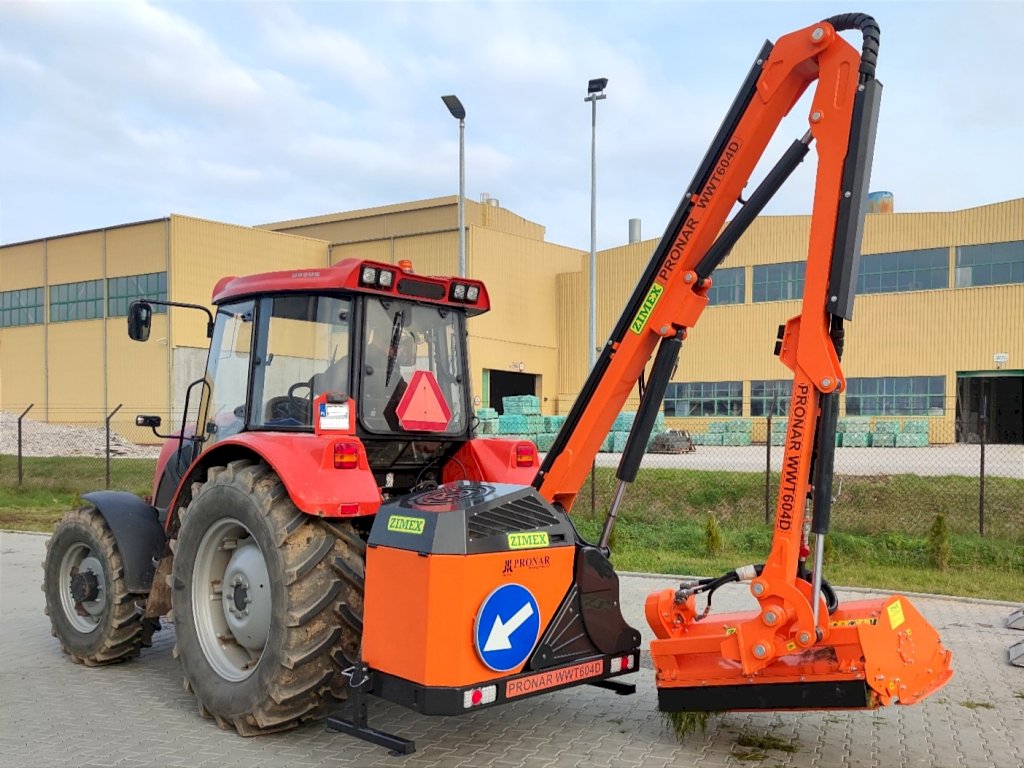

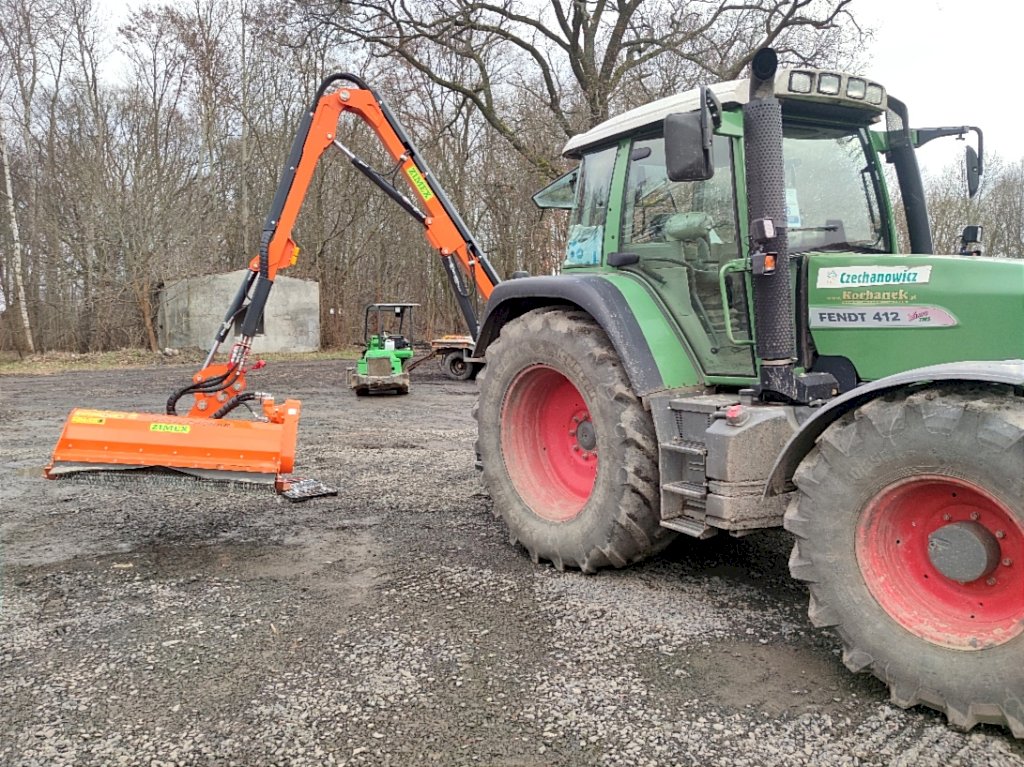

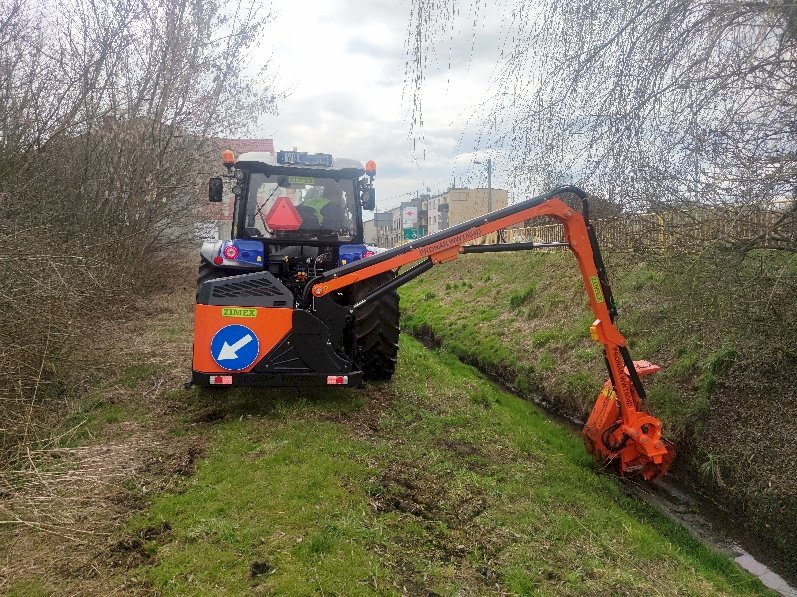

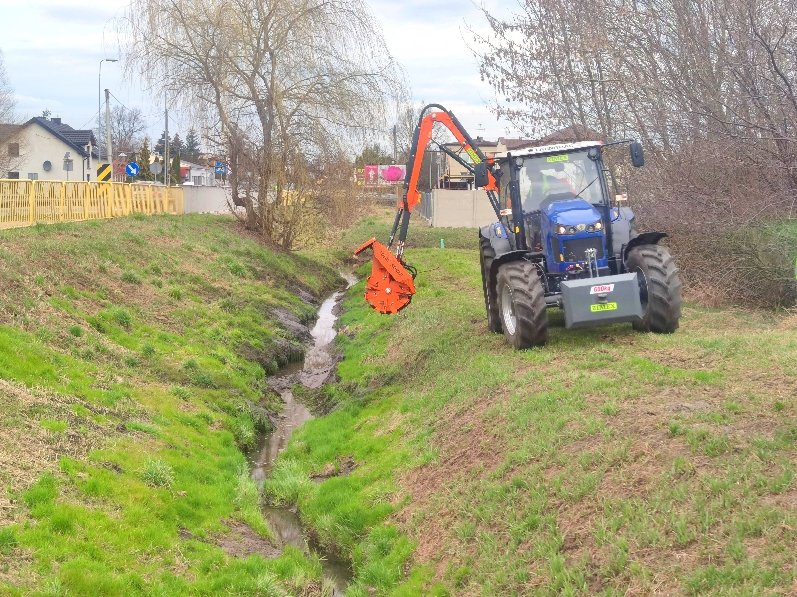

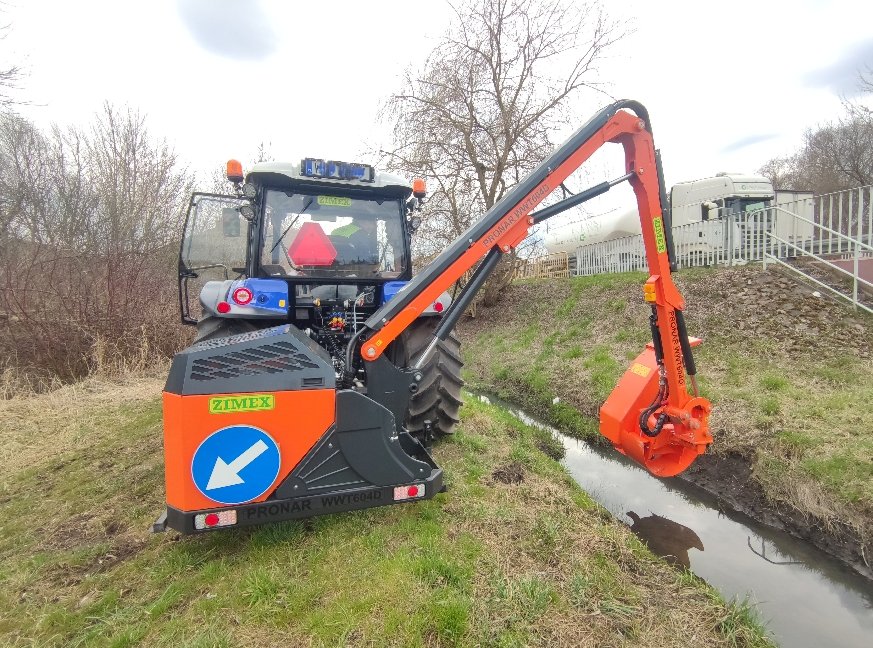

Głównym przeznaczeniem wysięgnika WWT 600/604D/620/624D/600P/604P/700T/704T jest pielęgnacja poboczy przy drogach (w szczególności do pielęgnacji traw i żywopłotów), przycinania gałęzi i konarów, czyszczenia rowów melioracyjnych. Z racji dużego zasięgu możliwe będzie koszenie poboczy nawet za przydrożnym rowem czy na wysokich skarpach. Lekka konstrukcja, kompaktowa budowa oraz możliwość agregacji z praktycznie każdym ciągnikiem bez konieczności stosowania skomplikowanych systemów przyłączeniowych, sprawiają, że sprawdzi się znakomicie w firmach świadczących usługi związane z utrzymaniem dróg.
Wysięgnik przeznaczony jest do ciągników o mocy powyżej 80 KM i masie własnej nie mniejszej niż 4000 kg. Ciągnik powinien być wyposażony w TUZ kat. II i WOM o 540 obr./min.
SOLIDNA KONSTRUKCJA

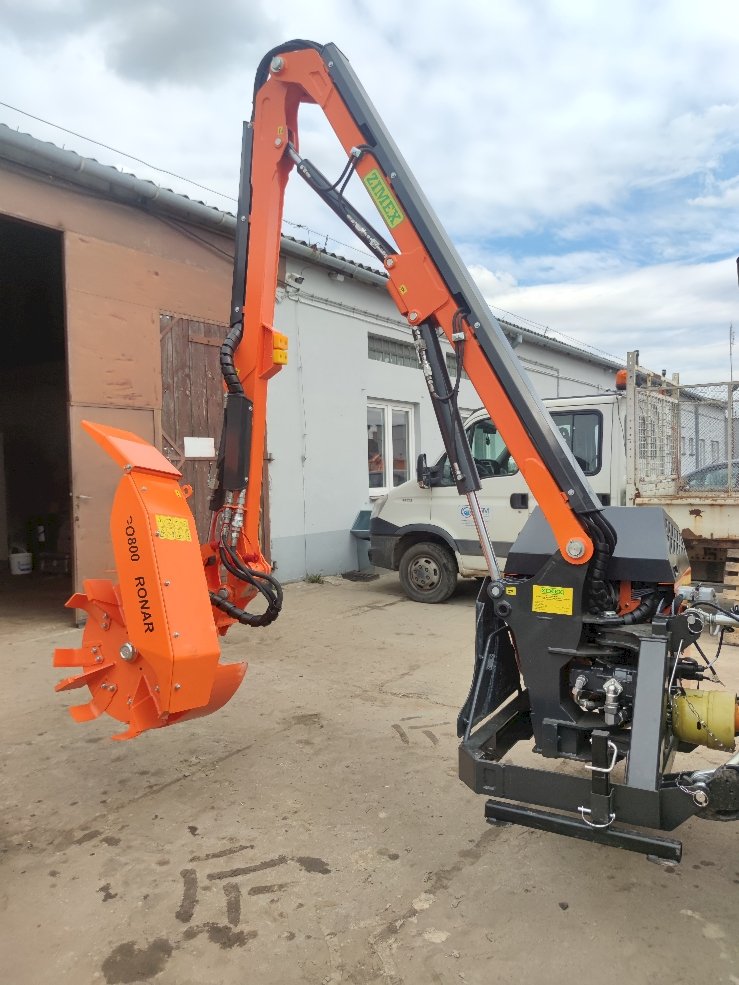

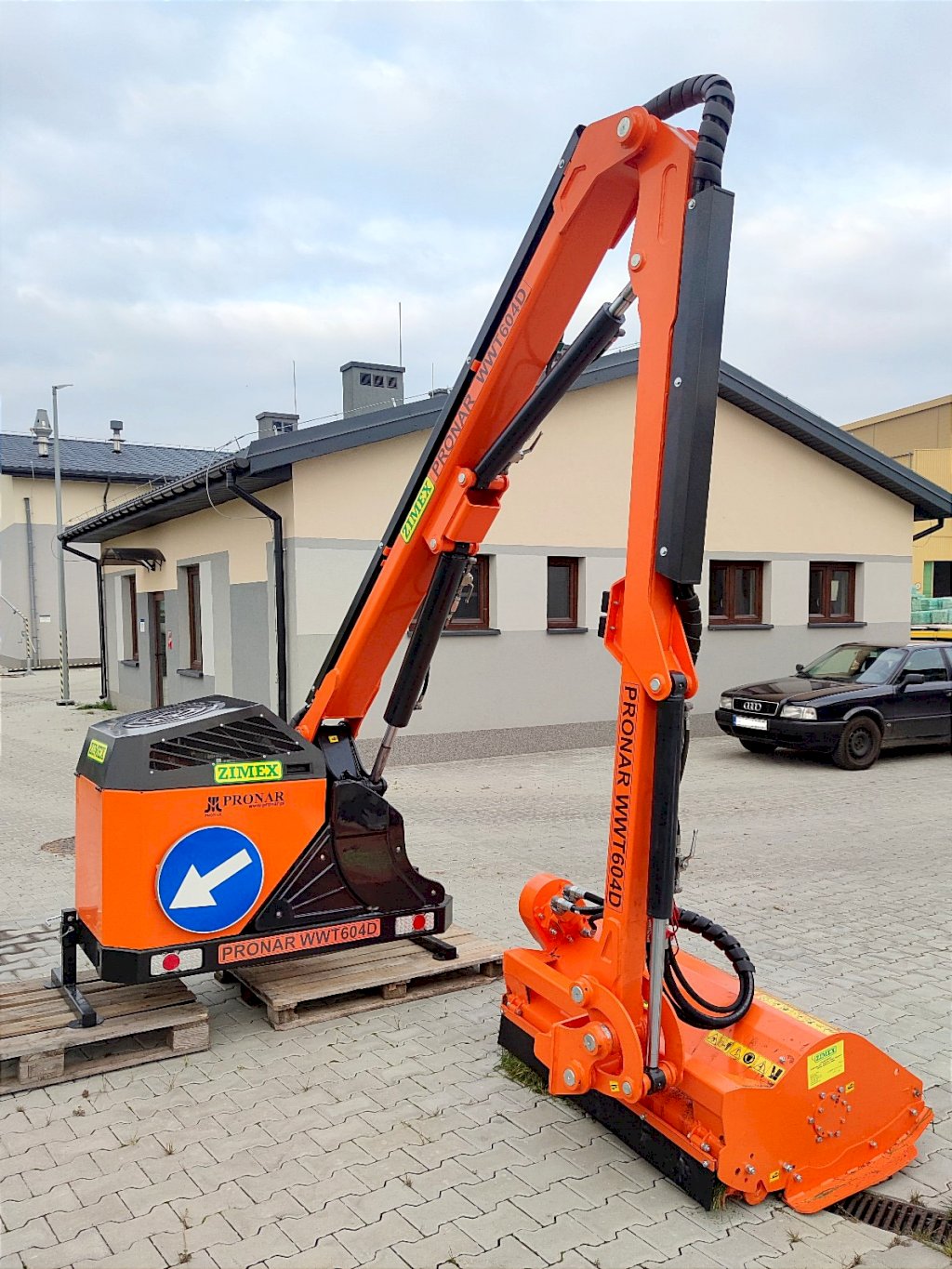

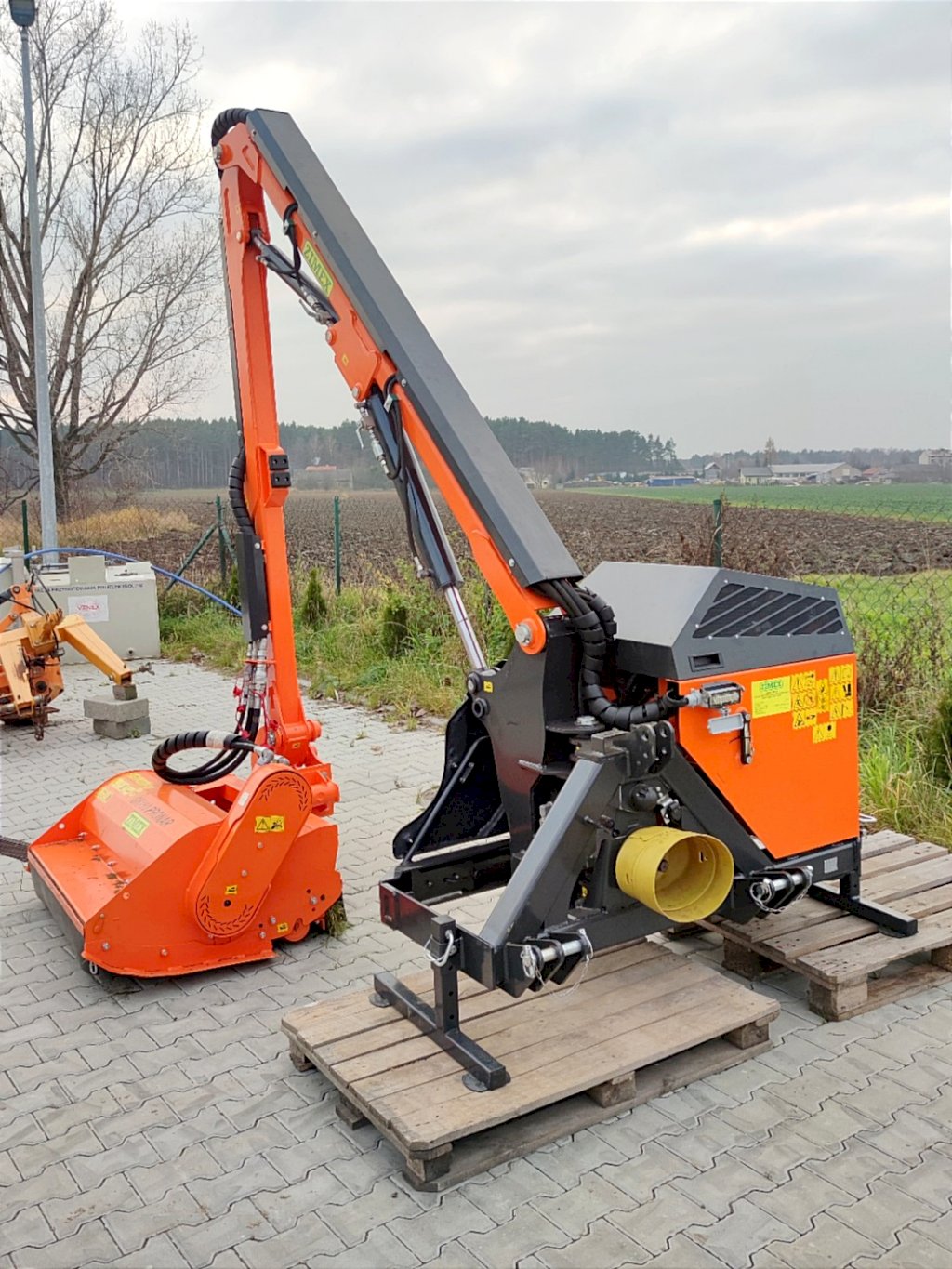

Wysięgnik zbudowano na ramie, do której przegubowo zamocowano dwa ramiona z uchwytem mocującym głowicę.
BEZPIECZNY W EKSPLOATACJI
Aby zmniejszyć ryzyko uszkodzenia wysięgnika w przypadku zahaczenia o wystającą przeszkodę (pieniek, kamień), zastosowano bezpiecznik hydrauliczny powodujący samoczynny obrót głowicy po przekroczeniu określonego obciążenia. Cylinder hydrauliczny bezpiecznika odpowiada jednocześnie za obrót ramienia do położenia transportowego.
NIEZALEŻNE STEROWANIE

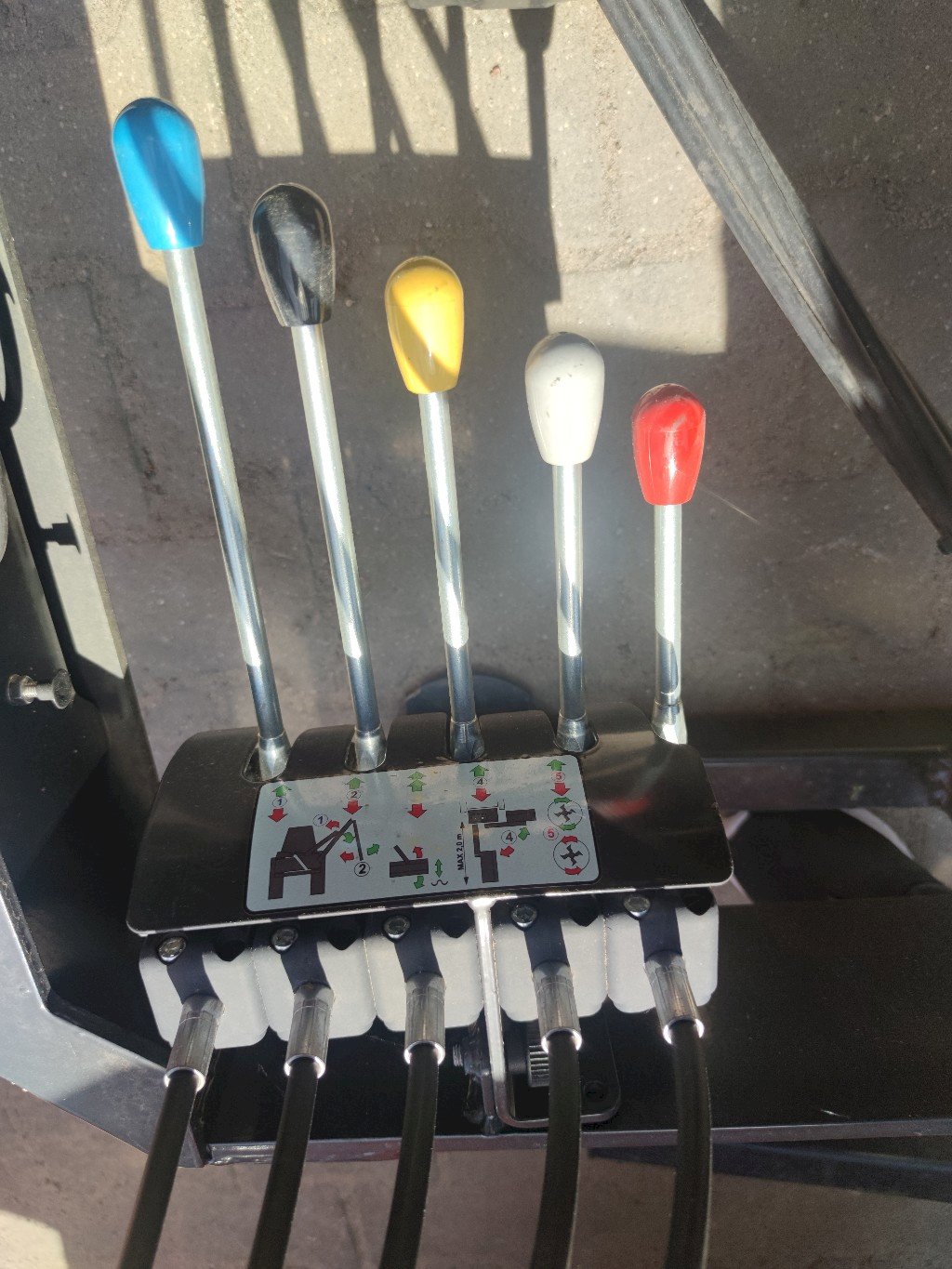

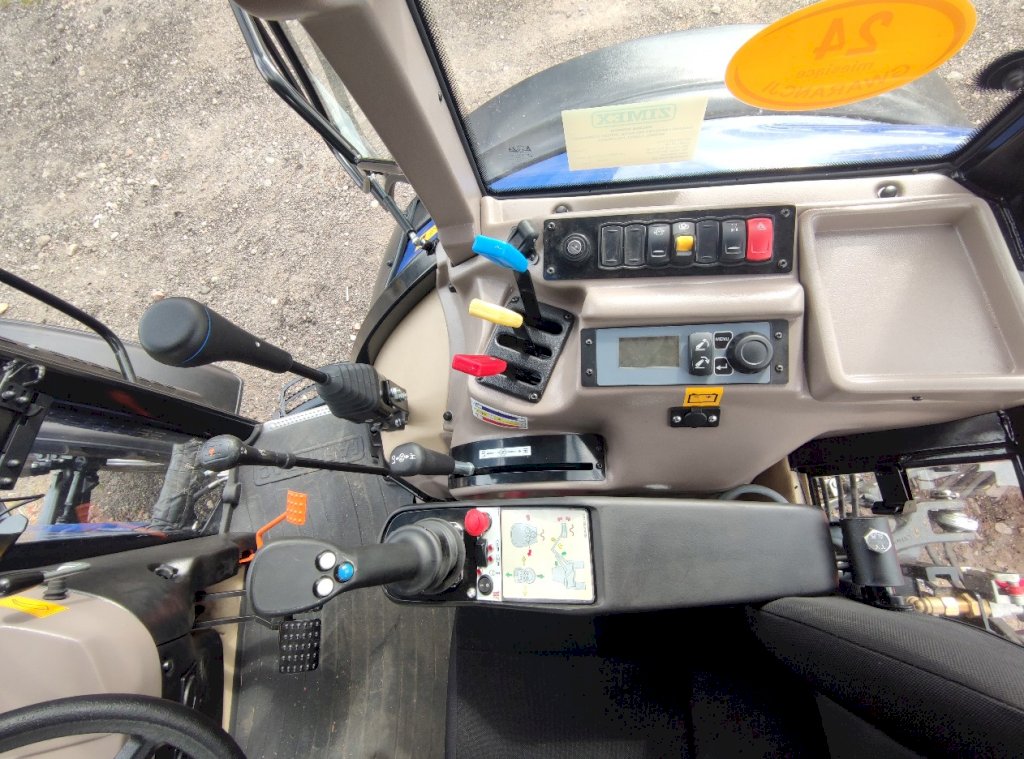

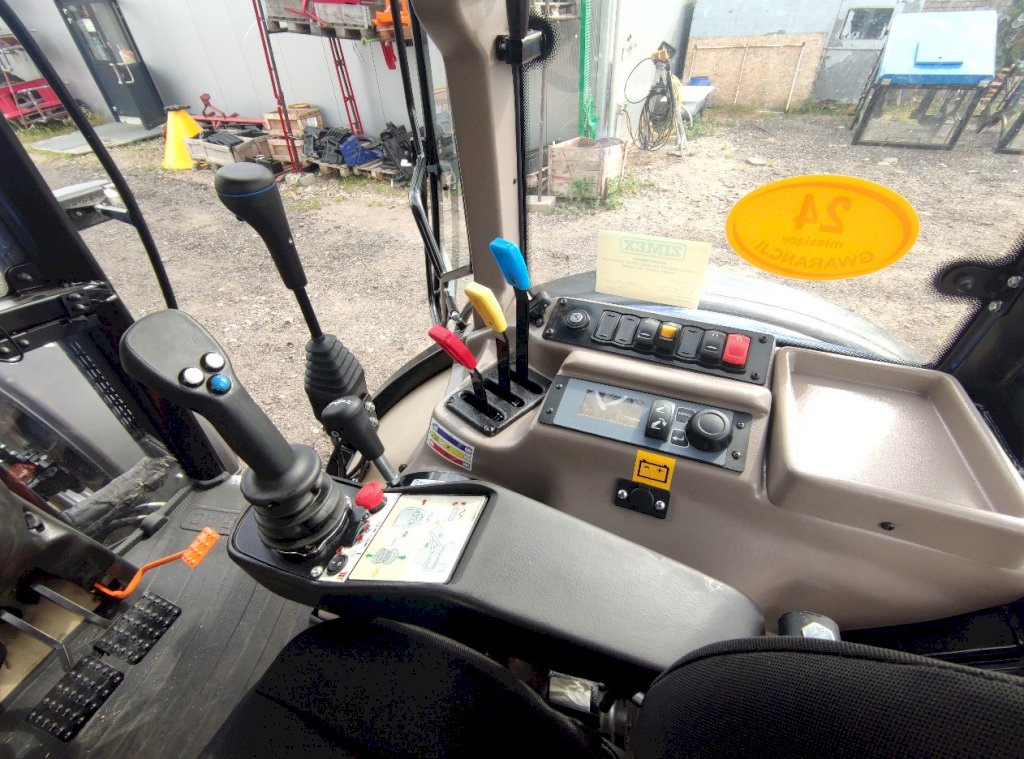

Wysięgnik posiada niezależny układ hydrauliczny. Napędzany jest on od WOM-u poprzez multiplikator. Dwie niezależne pompy hydrauliczne zasilają układ ruchu ramion oraz napęd narzędzia. Sterowanie ruchem ramion oraz włączanie napędu narzędzia realizowane jest za pomocą dźwigni połączonych linkami z rozdzielaczem.
UNIWERSALNY

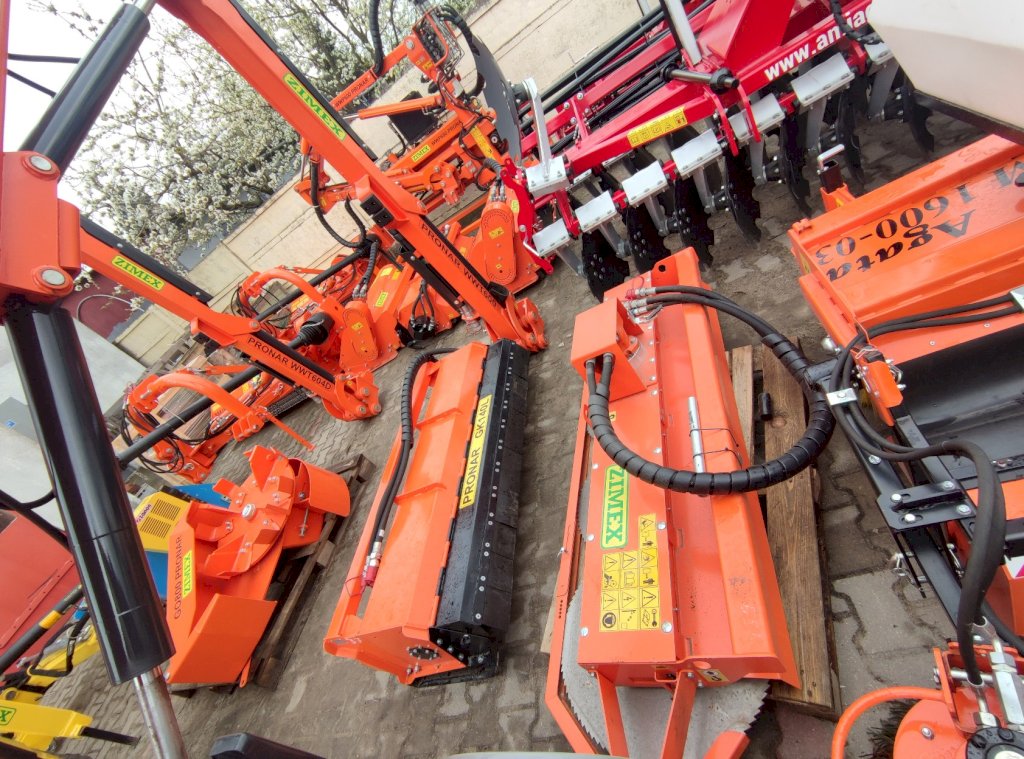

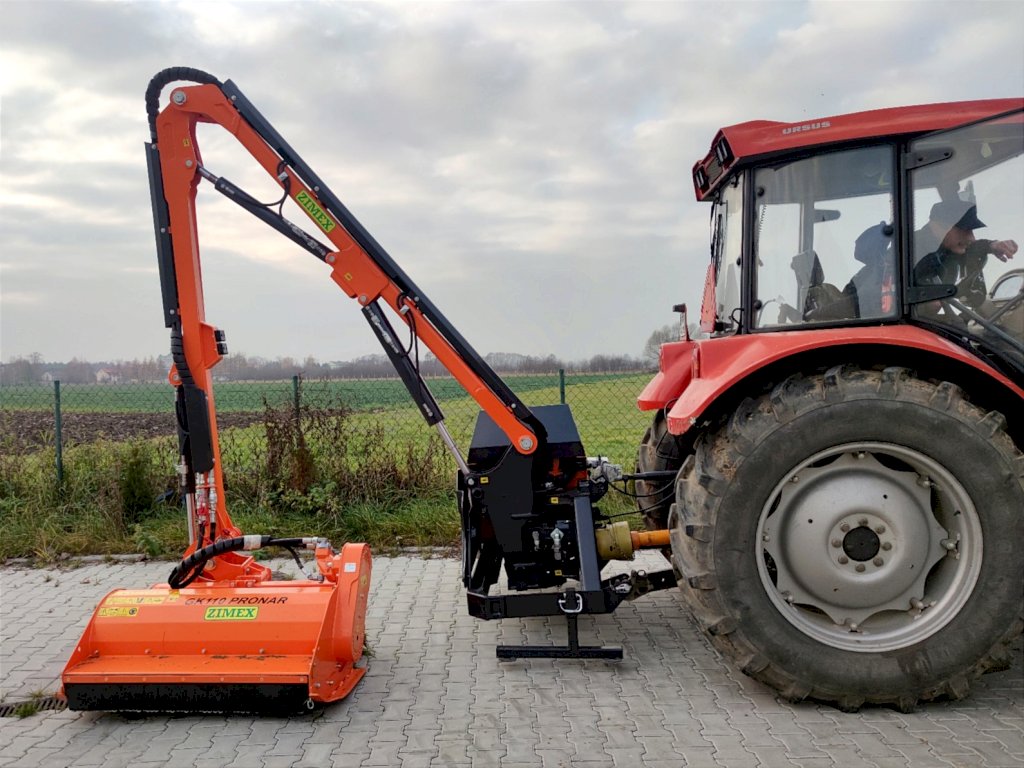

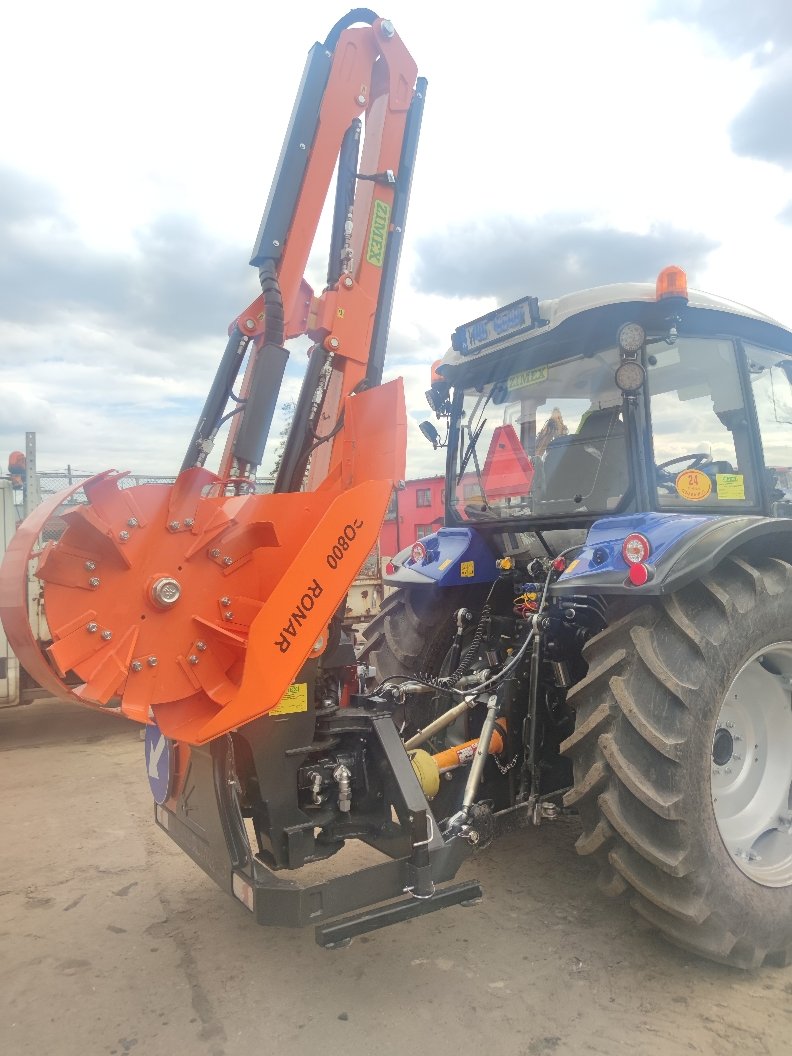

Wysięgnik posiada uniwersalny system mocowania do nośnika oraz agregacji z narzędziami współpracującymi (głowice koszące, piły do gałęzi, myjki do znaków, odmularki, itp.)

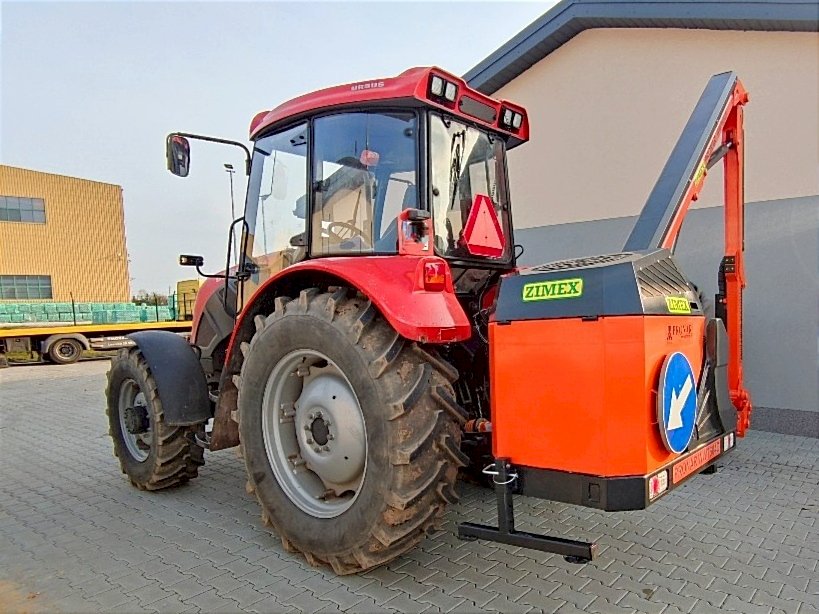

PRAKTYCZNY W TRANSPORCIE

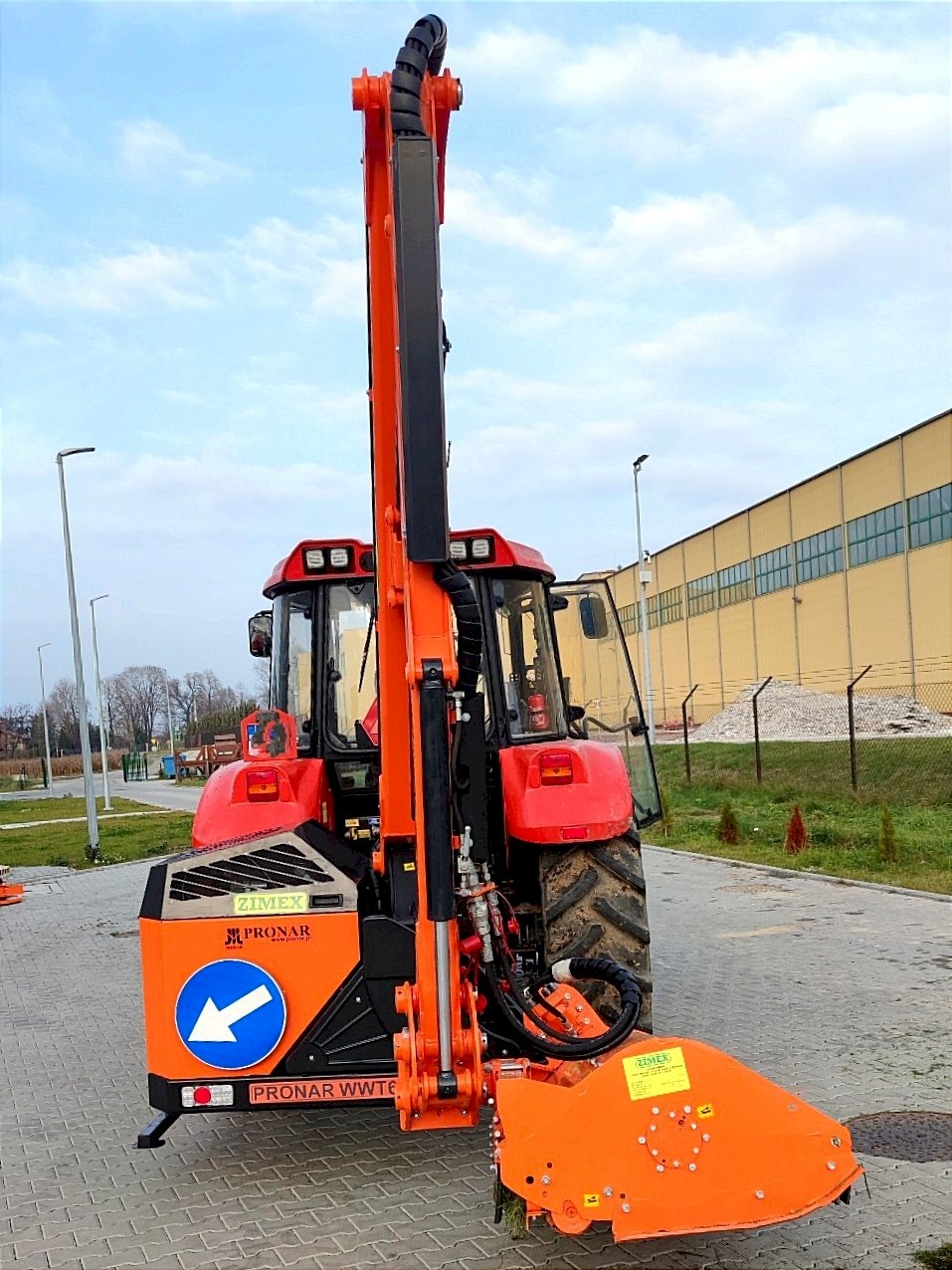

Udogodnienie w transporcie wysięgnika zwiększono poprzez możliwość obrotu jego ramienia o 90° od pozycji roboczej do pozycji transportowej.
